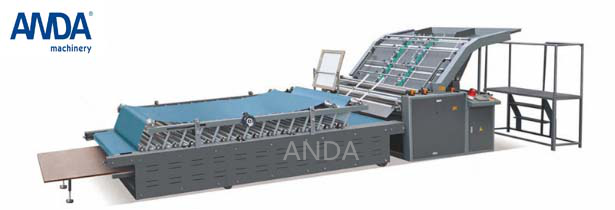

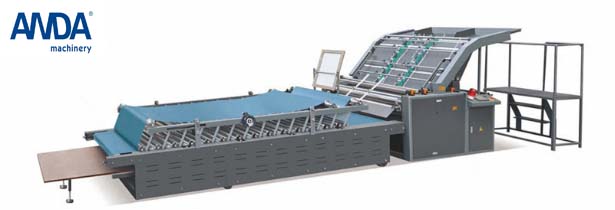

Semi-automatic Flute-laminating Machine (Heightening) BZB-1300B

Introduction:

This machine use bottom sheet automatic sent by suction device, and top sheet feeding manually. This humanized design makes paper feeding easier and more efficient. It is suitable for color top sheet and corrugated paper laminating, color top sheet and grey cardboard laminating.

(To choose)

Function description:

1. Using suction feeding automatic of bottom sheet, according to the main machine operating speed, continuous automatic tracking

2. The humanized design that manually feeding from the front makes delivery more easier and efficient.

3. Entire new concept, front gauge registration, position high accuracy, bottom sheet never exceeds the top sheet.

4. Machine uses touch-screen / PLC control system, the circuit system is stable, and can automatically display the failure alarm

5. The automatic replenishment system of glue can be added automatically during glue losses, and recycling with the glue to avoid loss of waste;

6. The scientific design of the metering roller speed to ensure the glue evenly on the same time, to avoid rejection of glue at high speed.

7. Floating removable press, to ensure that laminated paper will not be crushed, and also keep the cardboard smooth and straight; unilateral adjustment by way of adjustment worm roll lamination pressure for quick

8. Control of water tank cleaning cycle using an independent method, clean, hard rubber product;

9. Suitable for color top sheet 175-500g and A/B/C/D/E/F corrugated paper laminating;

Color top sheet 175-500g and grey cardboard paper laminating

More information:

1. Measurement of the machine: 8000*1970*1750mm

2. G.W/ N.W: 4500KG/4000KG

3. Packing size: 5820*2120*2100mm/ 20GP Container/ Iron shelf

4. Voltage: 380V, 50HZ, 8kw, 3 Phase

5. Max. Sheet size: 1300*1100mm

6. Min. Sheet size: 350*350mm

7. Speed: 0-90m/min

8. Glue: cornstarch glue or the glue is adopting the flute laminating machine

9. Top sheet: top sheet of cardboard paper from 175GSM to 600GSM

Kraft paper from 140GSM to 450GSM

E/ F corrugated paper

9. Bottom sheet: A/B/C/E/F corrugated paper

four ply corrugated paper, such as: AB/BB/BC/BE/EE,

the gray board paper from 600GSM to 1800GSM

Main Parts List:

1. Touch screen – WENVIEW (Taiwang)

2. PLC – FATEK (Taiwang)

3. Liquid Level Relay – CHAT

4. Axletree – SNK (Japan), Haerbin (China)

5. Convey belt – HABASIT (Switzerland)

6. Plane transmission belt -- HABASIT (Switzerland)

7. The machine passed CE of European Union security certificate
