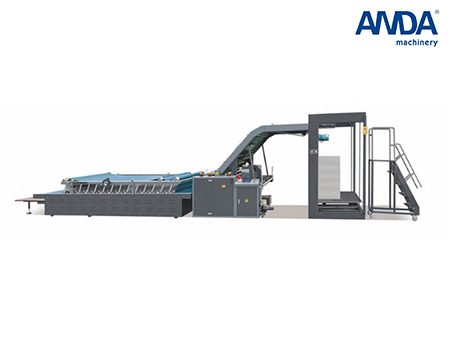

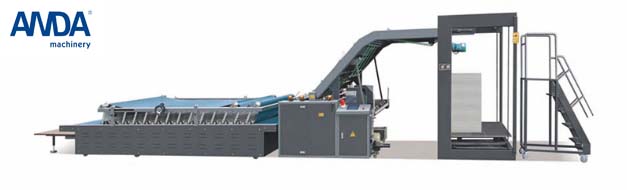

Semi-automatic Flute-laminating Machine(High speed) BZB1100BG1300BG1450BG)

Semi-automatic Flute-laminating Machine(High speed) Model BZB-1100BG/1300BG/1450BG

Introduction:

This machine use bottom sheet automatic sent by suction device, and top sheet feeding manually. This humanized design makes paper feeding easier and more efficient. It is suitable for color top sheet and corrugated paper laminating, color top sheet and grey cardboard laminating. The top paper can pile up the height of 1m once time ,it makes delivery more easier and efficient.

 Function description:

1. The top paper can pile up the height of 1m once time ,it makes delivery more easier and efficient

2. Using suction feeding automatic of bottom sheet, according to the main machine operating speed, continuous automatic tracking

3. Entire new concept, front gauge registration, position high accuracy, bottom sheet never exceedes the top sheet.

4. Machine uses touch-screen / PLC control system, the circuit system is stable, and can automatically display the failure alarm

5. The automatic replenishment system of glue can be added automatically during glue losses, and recycling with the glue to avoid loss of waste;

6. The scientific design of the metering roller speed to ensure the glue evenly on the same time, to avoid rejection of glue at high speed.

7. Using the rubber roller cleaning to make cleaning thoroughly, and so that the back of the corrugated cardboard never gets glue, and eliminating the trouble of frequent replacement of blade.

8. Floating removable press, to ensure that laminated paper will not be crushed, and also keep the cardboard smooth and straight; unilateral adjustment by way of adjustment worm roll lamination pressure for quick

9. Control of water tank cleaning cycle using an independent method, clean, hard rubber product;

10. Suitable for color top sheet 175-500g and A/B/C/D/E/F corrugated paper laminating;

              color top sheet 175-500g and grey cardboard paper laminating.

More information:

1. Measurement of the machine: 10000*1970*2300mm;

2. Weight: 5000kg/ 4500kg

3. Speed: 0-90m/min

4. Voltage: 380V, 50HZ, 8.5kw, 3Phase

5. Max. Sheet size: 1250*1100mm

6. Min. Sheet size: 350*350mm

7. Glue: cornstarch glue or the glue is adapting the flute laminating machine

8. Top sheet: top sheet of cardboard paper from 175GSM to 600GSM

E/F Corrugated paper

Kraft paper from 130GSM to 450GSM

9. Bottom sheet: A/B/C/E/F corrugated paper

four ply corrugated paper, such as: AB/BB/BC/BE/EE,

the gray board paper from 600GSM to 1600GSM

Main Parts List:

1. Touch screen – WENVIEW (Taiwang)

2. PLC – FATEK (Taiwang)

3. Liquid Level Relay – CHAT

4. Axletree – SNK (Japan), Haerbin (China)

5. Convey belt – HABASIT (Switzerland)

6. Plane transmission belt -- HABASIT (Switzerland)

7. The machine passed CE of European Union security certificate

 Main Specifications:
